Hardware
Tra i dispositivi compatibili con MeshCore , questa guida approfondisce le tre schede Heltec più diffuse: il V3, il V4 e il Mesh Node T114. Gli altri modelli supportati (il flasher ufficiale ne elenca una ventina) sono citati brevemente sulla base della documentazione ufficiale e dell'esperienza della community.
Dispositivi testati dalla community

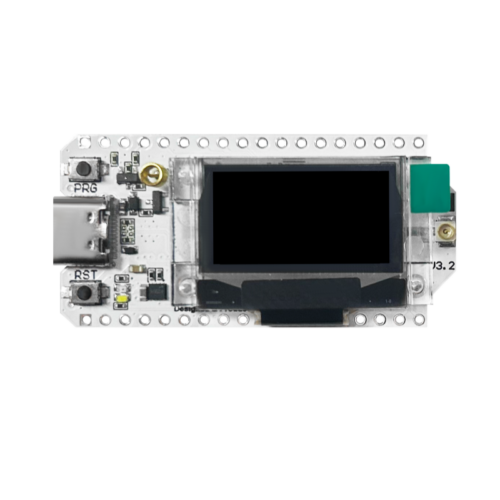

Heltec WiFi LoRa 32 V3
Il V3 è la board "per iniziare" più conosciuta e apprezzata. Vanta un ampio supporto, una ricca documentazione e si trovano numerose risorse online. Il display OLED integrato mostra il nome del nodo e lo stato del collegamento senza bisogno di connettere lo smartphone, utile in fase di installazione e debugging.
| Parametro | Valore |
|---|---|
| MCU | ESP32 -S3FN8 (240 MHz, dual-core) |
| Chip LoRa | SX1262 |
| Display | OLED 0.96" (128×64 px) |
| Connettore antenna LoRa | IPEX (U.FL) |
| Connettore batteria | JST SH 1.25 mm |
| USB | Type-C |
| Dimensioni | 50,2 × 25,5 × 10,2 mm |
| TX power | 21 ±1 dBm |
| Sensibilità RX | −134 dBm (SF12) |
| Prezzo indicativo | ~20 € |

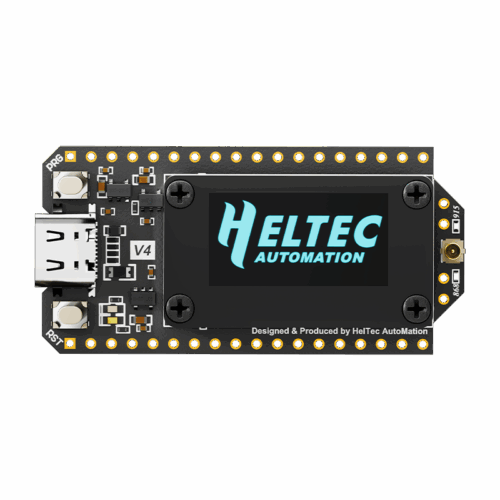

Heltec WiFi LoRa 32 V4
Il V4 è l'aggiornamento del V3, con più memoria e una sensibilità del ricevitore teoricamente migliorata a −137 dBm.
| Parametro | Valore |
|---|---|
| MCU | ESP32 -S3R2 (240 MHz, dual-core) |
| Chip LoRa | SX1262 |
| Display | OLED 0.96" (128×64 px) |
| Connettore antenna LoRa | IPEX 1.0 |
| Connettore batteria | JST SH 1.25 mm |
| Memoria | 2 MB PSRAM, 16 MB Flash |
| USB | Type-C |
| Dimensioni | 51,7 × 25,4 × 10,7 mm |
| TX power | 22 ±1 dBm |
| Sensibilità RX | −137 dBm (SF12) |
| Prezzo indicativo | ~22 € |

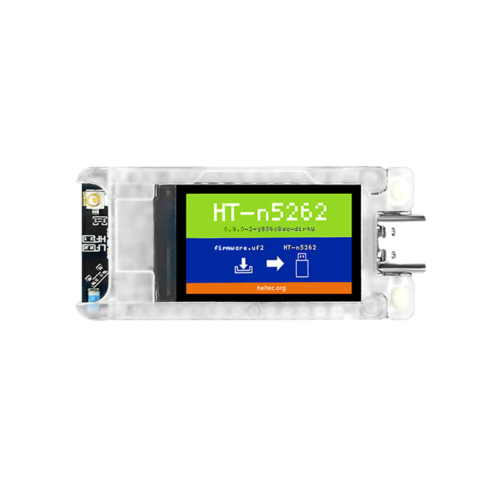

set radio.rxgain on e set radio.rxgain off.Heltec Mesh Node T114
Il T114 monta una diversa MCU (nRF52840 di Nordic Semiconductor) rispetto all'ESP32-S3 degli altri due modelli. Grazie ai consumi nettamente ridotti in sleep (~11 µA), all'assenza di interferenze WiFi sul canale radio e all'ampio supporto software, è la scheda ideale per realizzare nodi Repeater o companion senza display (esiste tuttavia un modello, Rev. 2.0, con display TFT opzionale da 1.14"). Sul flasher MeshCore è elencato come T114.
| Parametro | Valore |
|---|---|
| MCU | nRF52840 (Nordic Semiconductor) |
| Chip LoRa | SX1262 |
| Display | TFT-LCD 1.14" (135×240 px, opzionale) |
| Connettore antenna LoRa | IPEX 1.0 |
| Connettore batteria | JST SH 1.25 mm |
| USB | Type-C |
| Dimensioni | 50,8 × 22,9 mm |
| TX power | 21 ±1 dBm |
| Sensibilità RX | −135 dBm (SF12) |
| Deep sleep | ~11 µA |
| Prezzo indicativo | ~20 € |
Altri dispositivi compatibili
Non possediamo questi dispositivi e non possiamo darne un giudizio diretto, ma sono usati nella community MeshCore internazionale e disponibili sul flasher:
- Heltec Wireless Tracker: variante del V3 con GPS integrato (UC6580) e piccolo display TFT a colori. Trasmette automaticamente la posizione del nodo sulla rete.
- Lilygo T-Deck: terminale portatile con display IPS 2.8" e tastiera QWERTY fisica. Funziona senza smartphone.
- Lilygo T-Lora Pager: fattore di forma da pager, GPS integrato, display IPS 2.33", tastiera QWERTY e speaker. Il più completo tra i dispositivi standalone (~90 €).
- RAK WisBlock RAK4631: basato su nRF52840, piattaforma modulare con supporto per sensori aggiuntivi.
- Station G2 e Nano G2 Ultra: dispositivi fissi di terze parti già assemblati, pensati per installazioni Repeater .
L'elenco completo e aggiornato è disponibile su flasher.meshcore.io.
Nota sui chip LoRa
I tre dispositivi Heltec descritti in questa guida usano tutti SX1262 come modem LoRa, ma differiscono per il microcontrollore. V3 e V4 montano ESP32 -S3 (Espressif), con WiFi e Bluetooth integrati. Il T114 monta nRF52840 (Nordic Semiconductor), privo di WiFi e ottimizzato per i consumi: il deep sleep scende a ~11 µA contro i valori tipicamente più alti degli ESP32. Entrambe le famiglie di MCU sono supportate dal firmware MeshCore. Il chip SX1262 è la generazione attuale di Semtech e offre sensibilità e consumi migliori rispetto al precedente SX1276 , presente su alcuni modelli più datati.
Connettori e Antenne
Tutti e tre i dispositivi usano un connettore IPEX (U.FL) per l'antenna LoRa, che è il tipo interno a basso profilo standard nei moduli compatti. Le antenne in dotazione sono in genere stub da pochi centimetri con adattatore U.FL-SMA. Per installazioni fisse è conveniente aggiungere un pigtail U.FL-SMA e collegare un'antenna esterna: i cavi coassiali economici introducono perdite significative già su pochi metri, quindi per tratte superiori a 1-2 m usa cavi a bassa perdita (LMR-200 o H-155). Per la scelta e il posizionamento delle antenne consulta la guida Antenne.
Accessori
- Cavo USB-C dati (non solo carica) per il flash del firmware
- Batteria LiPo 3,7V con connettore JST SH 1,25 mm per uso portatile
- Pigtail U.FL-SMA per collegare antenne esterne
- Case stampato in 3D o contenitore IP65 per installazioni outdoor
- Power bank o pannello solare per nodi alimentati in modo indipendente
